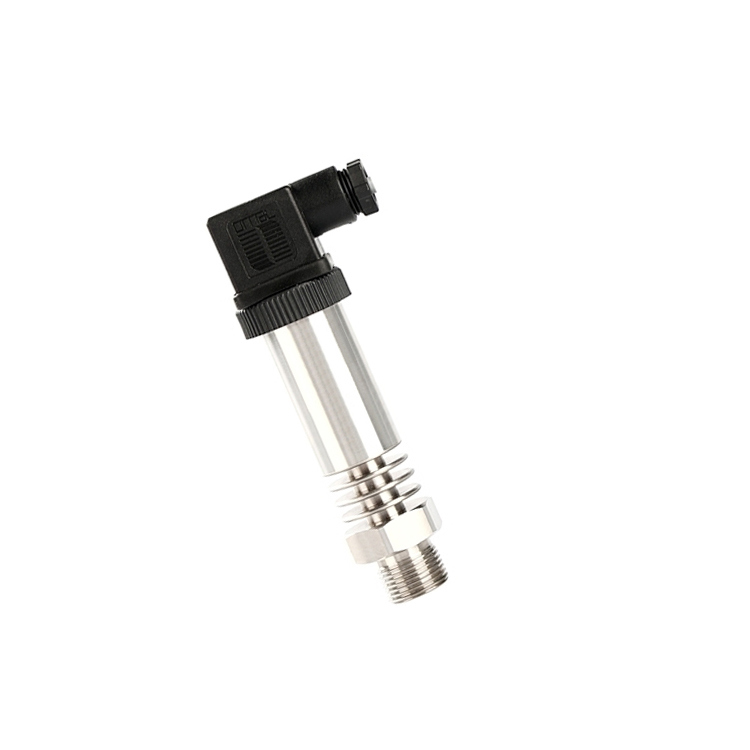

Capteur de pression à haute température pour vapeur/huile de combustible
Cette série de capteurs de pression à haute température utilise un noyau de pression piézorésistif en silicium de haute performance comme élément de noyau.Les ASI-C internes convertissent le signal mV en un signal de courant standard (4-20mA/0-20mA), signal de tension (0-5V/1-5V/0-10V) ou RS485. Le capteur de pression avec structure d'étanchéité en acier inoxydable a des ailerons de refroidissement, des performances anti-vibration et anti-choc élevées, portée de mesure -0.1 à 100 MPa/ -1 à 1000 bar/ -14 à 14503 psi, à température moyenne -40 ~ + 300 °C (-40 ~ + 572 °F), pour la mesure de la pression de la vapeur / de l'huile de carburant / du liquide à haute température.
Résumé
Le capteur de pression pour la mesure de la pression de la vapeur/de l'huile de carburant possède un signal de sortie optionnel, tel que 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Applications:Le capteur de pression est largement utilisé dans le contrôle de processus, l'aérospatiale, l'automobile, l'équipement médical, la climatisation et d'autres domaines.
Les spécifications:
| Le poids |
00,4 kg |
| Plage de mesure * |
-0,1 à 100 MPa (-1 à 1000 bar/-14 à 14503 psi) |
| Type de pression* |
Pression de jauge (norme)
Contactez-nous pour connaître la pression absolue, le type de pression scellée (notez que la plage de mesure pour ces deux types doit être ≤ 1 MPa) |
| Médium de mesure |
Vapeur, huile de combustion, liquide à haute température (zone non résistante à l'explosion) |
| Énergie électrique * |
Pour les appareils de commande électronique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur. |
| Signal de sortie * |
2 fils: 4 à 20mA, 0 à 20mA
3 fils: 0-5V, 1-5V, 0-10V
Résistance à la compression |
| Précision |
± 0,5% FS pour 4-20mA, 0-10V, RS485; ± 1% FS pour 0-5V, 1-5V |
| Dérive de température nulle |
± 0,03% FS/°C |
| Déviation de température de la sensibilité |
± 0,03% FS/°C |
| Stabilité à long terme |
≤ 0,2% FS/an |
| Pression de surcharge |
200% FS |
| Réponse à la fréquence (-3 dB) |
5 kHz à 650 kHz |
| Connexion électrique * |
Type de connecteur DIN, type de connecteur circulaire M12, type de fil de plomb direct |
| Fil de connexion sous pression * |
Les résultats de l'analyse sont les suivants:5, M20*1.5 |
| Temps de réponse |
Le temps d'exécution |
| Température de fonctionnement |
-40°C à +80°F |
| Température moyenne |
-40°C à +250°F |
| Quantité de nageoires de refroidissement (température moyenne) * |
3 pièces (0-120°C/32~248°F), 5 pièces (0-180°C/32~356°F), 7 pièces (0-250°C/32~482°F)
Remarque: Pour les températures moyennes plus élevées (0-300°C/32~572°F), veuillez nous contacter pour personnaliser un kit de tuyaux de refroidissement. |
| Matériel |
Cas: acier inoxydable 304 ou acier inoxydable 316L (personnalisable)
Fluide de remplissage: huile de silicium
Port de pression: acier inoxydable 304 ou acier inoxydable 316L (personnalisable)
Diaphragme de séparation: acier inoxydable 304 ou acier inoxydable 316L (personnalisable) |
| Longueur du câble |
2 m |
| Classe de protection |
Pour la protection contre la corrosion |
Remarque: * désigne des paramètres optionnels, vous pouvez sélectionner chaque paramètre dans les listes déroulantes pour terminer votre commande.
Dessin des dimensions du capteur de pression(unité: mm):
Diagramme de câblage du capteur de pression:
Diagramme d'installation du capteur de pression (unité: mm):
Conseils: précision du capteur de pression
La précision est un important indice de performance du capteur de pression, qui est un maillon important de la mesure de la précision de l'ensemble du système de mesure.plus elle est chèrePar conséquent, tant que la précision du capteur de pression peut satisfaire les exigences de précision de l'ensemble du système de mesure.Cela permet de choisir des capteurs moins chers et plus simples parmi beaucoup d'autres qui servent le même but.
Pour certaines occasions d'utilisation spéciales, il est impossible de choisir un capteur approprié sur le marché.Vous pouvez nous contacter Rujia Automation et nous envoyer vos exigencesNous ferons de notre mieux pour produire des capteurs qui répondent à vos besoins.
