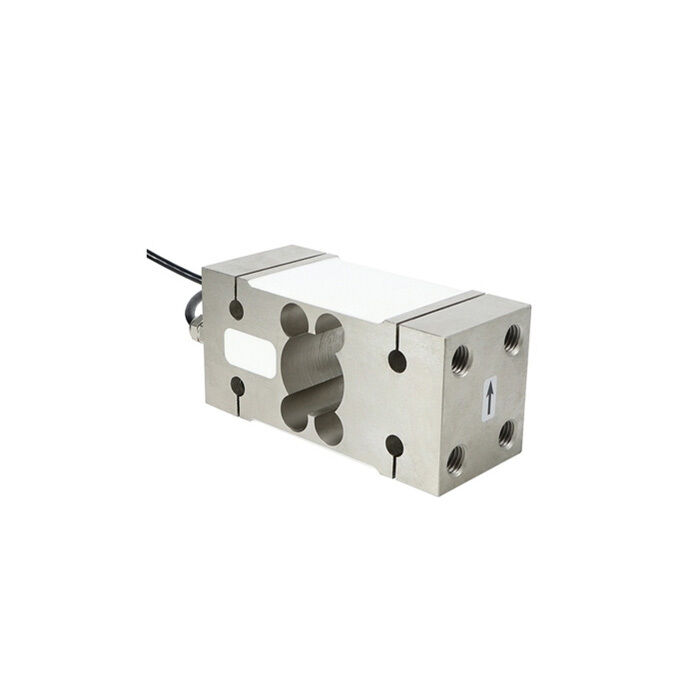

Capteur de force à poutre en flexion, 150kg/250kg/500kg/1000kg/2000kg
Après avoir acheté un capteur de force RJ , vous pouvez acheter un indicateur numérique spécial pour obtenir directement les lectures, ou acheter un transmetteur pour sortir un signal standard vers les automates programmables industriels (API), les systèmes DCS et autres systèmes. Le signal de sortie personnalisé est de 0-5V, 0-10V ou 4-20mA.
Remarque : Le capteur de force ne peut pas être connecté à la fois au transmetteur et au contrôleur ; un seul peut être sélectionné.
Le capteur de force à poutre en flexion est disponible avec des capacités allant de 150 kg à 2000 kg. Le capteur de force a un fluage de 0,03 % F.S. sur 30 minutes et un effet de température sur la sortie de 0,03 % F.S./10 °C, tandis que l'effet de température sur le zéro est de 0,05 % F.S./10 °C. Il fonctionne avec une réponse en fréquence de 10 kHz et est fabriqué en acier allié durable, avec une impédance de 350 Ω. Idéal pour les machines d'essai à grande échelle, les balances de dosage et les balances à bande.
Spécification
| Modèle |
RJ |
| Capacité |
0-2000kg (en option 150kg/250kg/500kg/1000kg/2000kg) |
| Contrôleur d'affichage associé |
(Cliquez dessus pour accéder à la page du contrôleur) |
| Transmetteur associé |
(Cliquez dessus pour accéder à la page du transmetteur) |
| Sensibilité de sortie |
2,0 ± 0,02 mV/V |
| Sortie zéro |
±1 % F.S. |
| Non-linéarité |
0,03 % F.S. |
| Hystérésis |
0,03 % F.S. |
| Répétabilité |
0,03 % F.S. |
| Fluage (30 min) |
0,03 % F.S. |
| Effet de la température sur la sortie |
0,03 % F.S./10 °C |
| Effet de la température sur le zéro |
0,05 % F.S./10 °C |
| Fréquence de réponse |
10 kHz |
| Matériau |
Acier allié |
| Impédance |
350 Ω |
| Isolation |
≥5000 MΩ/100 VDC |
| Tension de fonctionnement |
5-15 V |
| Plage de température de fonctionnement |
-20 à 60 °C |
| Surcharge de sécurité |
150 % |
| Surcharge maximale |
200 % |
| Traction ultime du câble |
10 kg |
| Spécifications du câble |
Φ5×3m |
| TEDS |
Optionnel (Contacter le service client) |
Caractéristique
- Haute précision : Le capteur de force à poutre en flexion est connu pour sa grande précision et sa stabilité à long terme.
- Construction durable : Fabriqué en acier allié de haute qualité, il offre une résistance et une résilience élevées, ce qui le rend adapté aux applications intensives.
- Protection IP67 : Le capteur de force est doté d'une protection IP67, ce qui garantit sa résistance à la poussière et à l'eau, ce qui le rend adapté aux environnements industriels difficiles.
- Large gamme d'applications : Ce capteur de force est utilisé dans divers domaines, notamment les machines d'essai à grande échelle, les balances de dosage, les balances à bande, etc., grâce à sa polyvalence.
- Stabilité thermique : Le capteur de force à poutre en flexion fonctionne bien à différentes températures, avec un effet de température minimal sur la sortie et le zéro, garantissant des mesures stables même dans des conditions difficiles.
- Forte résistance aux chocs : Conçu pour résister aux chocs et aux vibrations, le capteur de force à poutre en flexion est fiable pour une utilisation dans des environnements soumis à des contraintes mécaniques fréquentes.
- Installation facile : Le capteur de force est conçu pour une installation et une configuration faciles, offrant une intégration pratique dans divers systèmes de mesure.
- Stabilité à long terme : Sa structure stable garantit des performances constantes sous des charges variables, offrant une grande précision et une grande fiabilité pour une utilisation à long terme.
- Noyau soudé : Le noyau interne est traité avec de la résine pour assurer la stabilité et empêcher les effets de l'humidité et de la poussière.
Dimension (unité : mm)
Application
Conseils : Quel est le principe de fonctionnement d'un capteur de force à poutre en flexion ?
Un capteur de force à poutre en flexion fonctionne sur le principe des jauges de contrainte, qui mesurent la déformation (contrainte) de la poutre sous l'effet d'une force appliquée. Le capteur de force est constitué d'une poutre métallique qui se plie lorsqu'une charge est appliquée. Cette flexion provoque une modification de la résistance électrique des jauges de contrainte fixées à la poutre. Lorsque la poutre se déforme, les jauges de contrainte subissent une modification de résistance qui est proportionnelle à la quantité de contrainte (et donc à la charge appliquée). Cette modification de la résistance est ensuite convertie en un signal électrique, qui est traité et calibré pour déterminer le poids ou la force appliquée. Le capteur de force à poutre en flexion est couramment utilisé dans les balances et les applications de mesure de force en raison de sa conception simple et de sa grande précision.
