capteur de pression de piézoélectrique de faisceau de cisaillement

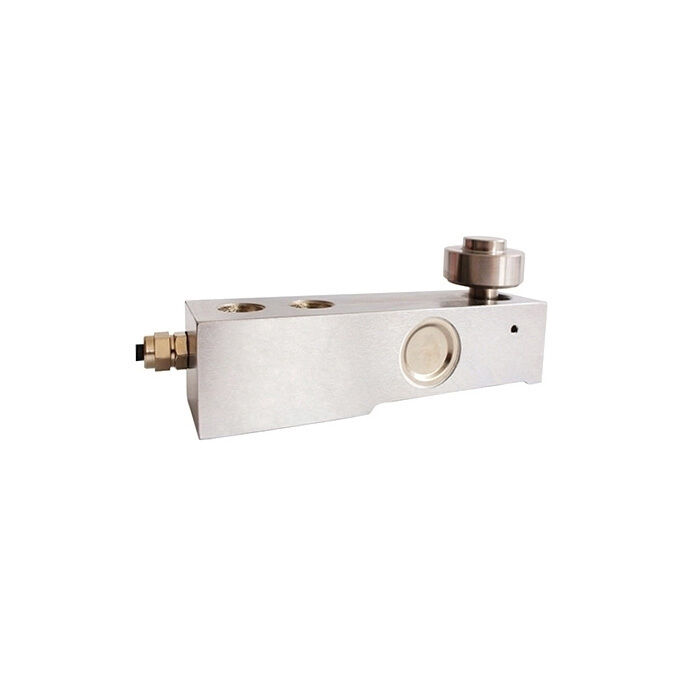

Capteur de charge à poutre en porte-à-faux, 500 kg/1000 kg/2 tonnes/3 tonnes/5 tonnes

Détails de produit:

Lieu d'origine:	Chine
Nom de marque:	RUIJIA
Certification:	CE
Numéro de modèle:	RJ

Les informations détaillées

Lieu d'origine:

Chine

Nom de marque:

RUIJIA

Certification:

Numéro de modèle:

Poids d'expédition:

1,1 ~ 5kg

Plage de capacité:

500kg/1000kg/2 tonnes/3 tonnes/5 tonnes

Précision:

0.03%F.S (linéarité + hystérésis + répétabilité)

Sensibilité:

2Pour les appareils à commande numérique

Ramper:

±0,02 % FS/30 min

Sortie zéro:

± 1% FS

Mettre en évidence:

High Light

Mettre en évidence:

500kg cisaillent le capteur de pression de piézoélectrique de poutre

Capteur de charge en porte-à-faux de 2 tonnes

Capteur de charge à poutre de 5 tonnes

Informations sur le commerce

Quantité de commande min:

Prix:

USD35 ~150/piece

Détails d'emballage:

Emballage d'exportation standard

Délai de livraison:

5-8 JOURS OUVRABLES

Conditions de paiement:

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement:

1000 pièces/pièces par mois

Description de produit

Capteur de force à poutre en porte-à-faux, 500 kg/1000 kg/2 tonnes/3 tonnes/5 tonnes

Après l'achat d'une cellule de charge RJ, vous pouvez acheter un indicateur numérique spécial pour obtenir des lectures directement, ou acheter un transmetteur pour sortir un signal standard vers un automate programmable (PLC), un système de contrôle-commande (DCS) et d'autres systèmes. Le signal de sortie personnalisé est de 0-5V, 0-10V ou 4-20mA.

Remarque : La cellule de charge ne peut pas être connectée à la fois au transmetteur et au contrôleur ; un seul peut être sélectionné.

Les cellules de charge à poutre en porte-à-faux bon marché ont une plage de capacité allant de 500 kg/1000 kg/2 tonnes/3 tonnes à 5 tonnes. La capacité de la cellule de charge peut être personnalisée en fonction des exigences du client.

Spécifications

Modèle	RJ
Poids à l'expédition	1,1~5 kg
Plage de capacité *	500 kg/1000 kg/2 tonnes/3 tonnes/5 tonnes
Contrôleur d'affichage associé	(Cliquez pour accéder à la page du contrôleur)
Transmetteur associé	(Cliquez pour accéder à la page du transmetteur)
Précision	0,03 % F.S (linéarité + hystérésis + répétabilité)
Sensibilité	2,0 ± 0,1 mV/V
Fluage	± 0,02 % F.S/30 min
Sortie zéro	± 1 % F.S
Effet de la température sur le zéro	± 0,002 % F.S/10 °C
Effet de la température sur la sortie	± 0,002 % F.S/10 °C
Température de fonctionnement	-20 °C~+60 °C
Résistance d'entrée	380 ± 4 Ω
Résistance de sortie	350 ± 1 Ω
Résistance d'isolement	≥5000 M Ω
Surcharge de sécurité	150 % FS
Tension du pont (tension d'excitation)	CC 5-15 V
Matériau	Acier allié
Classe de protection	IP67
Longueur du câble	2 m (＜5 tonnes), 5 m (≥5 tonnes)
Câblage	EXC+ : Vert, EXN+ : Jaune, SIG+ : Blanc, EXC- : Noir, EXN- : Bleu, SIG- : Rouge. Fil blindé : Jaune.

Caractéristique

Capteur de charge à poutre en porte-à-faux, 500 kg/1000 kg/2 tonnes/3 tonnes/5 tonnes 0

Haute précision et sensibilité :Offre une grande précision de détection et une excellente sensibilité, garantissant des mesures de force fiables.
Construction durable :Fabriqué en acier allié 42CrMo, connu pour sa haute résistance et sa résistance à l'usure, assurant une durabilité à long terme.
Performances stables :Conçu pour une stabilité à long terme avec une forte résistance à la charge de biais, adapté à une pesée et une mesure précises.
Étanche et signal fiable :Comporte un connecteur étanche à 6 points, empêchant l'arrachement des fils et assurant une transmission stable du signal.
Large application :Idéal pour les balances de plate-forme, les balances de trémie, les balances de réservoir et divers autres systèmes de pesage industriels avec une grande stabilité et précision.

Schéma de câblage

Capteur de charge à poutre en porte-à-faux, 500 kg/1000 kg/2 tonnes/3 tonnes/5 tonnes 1

Dessin dimensionnel

Capteur de charge à poutre en porte-à-faux, 500 kg/1000 kg/2 tonnes/3 tonnes/5 tonnes 2

Capacité	Dimension (mm)
Capacité	A	B	C	D	E	F	G	H
500 kg/1 tonne	133,4	76,2	25,4	16,4	30,7	30	57,9	17
2 tonnes	136,7	76,2	25,4	16,7	36,8	36,6	57,9	23
3 tonnes	139,7	79,2	25,4	16,7	39	36,6	57,9	23
5 tonnes	171,5	95,2	38,1	16,7	42,9	43	73,8	29,4

Capacité	Dimension (mm)
Capacité	K	M	N	P	Q	S
500 kg/1 tonne	4,8	12,7	22	15,9	3,1	7,7
2 tonnes	9,5	12,7	22	15,9	3,1	11,7
3 tonnes	9,5	15	22	15,9	3,1	11,7
5 tonnes	11	19	34,9	22,2	3,1	11,7

Application

Capteur de charge à poutre en porte-à-faux, 500 kg/1000 kg/2 tonnes/3 tonnes/5 tonnes 3 Conseils : Comment savoir si ma cellule de charge à poutre en porte-à-faux fonctionne correctement ?

Pour vérifier si votre cellule de charge fonctionne correctement :

Vérifiez le signal de sortie : Assurez-vous que le signal de sortie se situe dans la plage attendue pour la charge appliquée.
Effectuez un étalonnage : Testez la précision à l'aide de poids ou de forces de référence connus.
Vérifiez les dommages physiques : Inspectez les fissures, la corrosion ou d'autres signes d'usure.
Surveillez les performances au fil du temps : Suivez la cohérence et effectuez des ajustements si les lectures deviennent erratiques.
