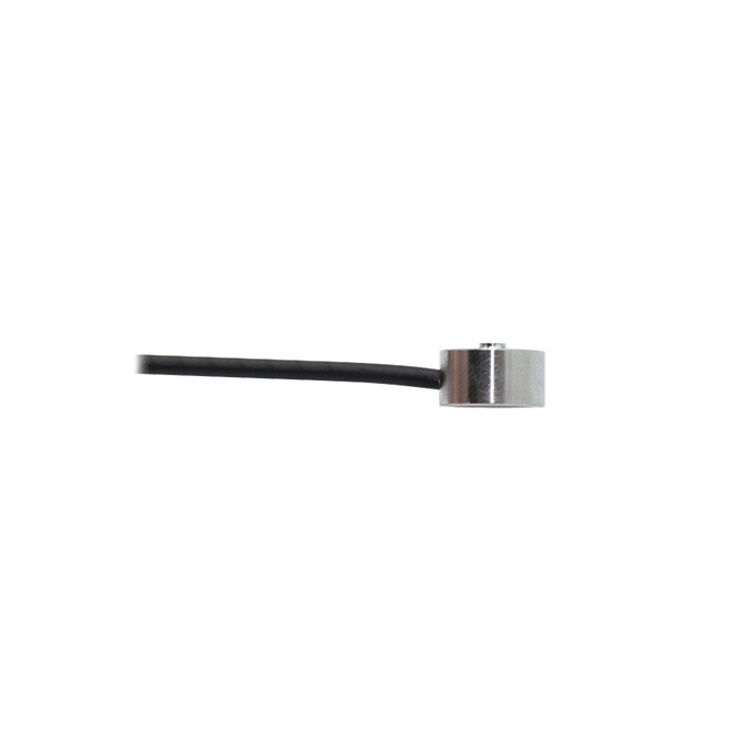

La capacité de charge du bouton de compression est de 5 kg/10 kg/20 kg/30 kg/50 kg/100 kg
Après avoir acheté une cellule de charge RJ, vous pouvez acheter un compteur de panneau numérique spécial pour obtenir les lectures directement, ou acheter un émetteur pour la sortie du signal standard à PLC, DCS et autres systèmes.Le signal de sortie personnalisé est de 0 à 5 V., 0-10V, ou 4-20mA.
Remarque: la cellule de charge ne peut pas être connectée à la fois à l'émetteur et au contrôleur en même temps.
Une cellule de charge à bouton de compression est un dispositif de mesure de précision principalement utilisé pour mesurer de petits changements de poids ou de pression.la structure métallique subira une légère déformation, ce qui entraînera l'émission d'un signal électrique faible par le détensiomètre, qui est ensuite amplifié, filtré et analysé par un système d'acquisition de données,et finalement convertie en affichage numérique ou graphique lisible.
Les cellules de charge à bouton ont une capacité allant de 5 kg, 10 kg, 20 kg, 30 kg, 50 kg à 100 kg. La capacité de la cellule de charge peut être personnalisée en fonction des exigences du client.
Spécification
| Modèle |
R.J. Je vous en prie. |
| Poids de l'expédition |
1 kg ou plus |
| Plage de capacité * |
0 à 100 kg |
| Contrôleur d'affichage correspondant |
(Cliquez pour accéder à la page du contrôleur) |
| Émetteur correspondant |
(Cliquez pour accéder à la page de l'émetteur) |
| Précision |
0.5% F.S (linéarité + hystérésis + répétabilité) |
| Sensitivité |
1.0m±20%mV/V (les variations de la plage inférieure peuvent être différentes) |
| C' est un monstre! |
± 0,1% F.S/30 min |
| Sortie nulle |
± 2% F.S. |
| Effets de la température sur le zéro |
± 0,2% F.S/10°C |
| Effets de la température sur la production |
± 0,2% F.S/10°C |
| Température de fonctionnement |
-20°C à +80°C |
| Impédance d'entrée |
350Ω |
| Impédance de sortie |
500Ω |
| Résistance à l'isolation |
≥ 5000 MΩ |
| Surcharge de sécurité |
150% F.S. |
| Voltage de pont (voltage d'excitation) |
DC 5 à 15 V |
| Matériel |
d'acier inoxydable |
| Classe de protection |
Résistance à la corrosion |
| Longueur du câble |
2 m |
| Le câblage |
EXC+: rouge, EXC-: noir, SIG+: vert, SIG-: blanc |
Caractéristique
- Compact et polyvalent:Petite taille, intégration facile et options de taille multiples pour divers besoins.
- Une grande précision:Fournit des mesures précises et cohérentes.
- Facile et stable:Assure des performances fiables pour une utilisation à long terme.
- Installation sans effort:Installation rapide et simple, gagner du temps.
- Construction durable:Fabriqué en acier inoxydable 17-4 PH pour une résistance et une longévité.
- Résistant aux conditions difficiles:Résiste à la chaleur et à l'usure, conservant des performances stables.
- Durée de vieFournit des mesures durables, stables et précises au fil du temps.
- Le câblage supérieur:2Des fils de diamètre de 0,0 mm conçus pour résister à la traction et aux intempéries.
- Détection de précision:Puce de détection de haute précision pour des mesures fiables dans divers environnements.
Dimension (unité: mm)
Méthode de câblage
Application du projet
Conseils: Comment sélectionner la bonne cellule de charge de bouton de compression?
Les facteurs suivants doivent être pris en considération lors de la sélection:
- Capacité de charge:S'assurer que la cellule de charge sélectionnée est adaptée à la mesure de la charge maximale requise.
- Exigences de précision:Différentes applications exigent différents niveaux de précision.
- Environnement de fonctionnement:La valeur de l'échantillon doit être déterminée en tenant compte des facteurs tels que la température, l'humidité et l'exposition aux produits chimiques, choisir une cellule de charge résistante à la corrosion, aux vibrations ou aux températures élevées.
- Type de sortie:Sélectionnez le type de sortie de signal approprié (par exemple analogique ou numérique) pour les besoins du dispositif ou du système.
